Описание

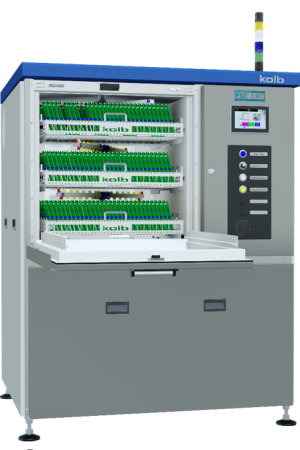

Машина PSE LH7 является базовым решением для тонкой отмывки средних и крупных серий печатных узлов любой сложности от остатков флюса, канифоли, смол, оксидов, жиров и других агрессивных загрязнений. Это простая, надёжная, компактная и экономичная машина. С помощью PSE LH7 можно также отмывать трафареты, печатные платы с неверно нанесённой паяльной пастой, паяльные рамки, ESD контейнеры при условии правильного подбора моющего средства. Рама, все элементы корпуса, роторы и рабочая камера PSE LH7 выполнены из нержавеющей стали.
Система отмывки PSE LH7 обеспечивает качественную отмывку до 540 европлат размером 100х160мм, таким образом общая площадь отмываемой поверхности составляет 17 м2. И всё это обеспечивается на занимаемой площади менее 1,6 м2.
Цикл отмывки замкнутый, полностью автоматический и состоит из четырёх основных этапов: отмывка, ополаскивание проточной водой, деионизованной водой и сушка. Во время ополаскивания деионизованной водой автоматически контролируется удельная проводимость в баке (тест на чистоту).
Управление машиной и программирование её функций производится с помощью встроенного ПЛК EATON и 7-дюймового сенсорного дисплея. Всё ПО доступно на русском языке. Основные параметры отмывки (время цикла, температура, максимальная удельная проводимость и т.д.) настраиваются оператором, а весь процесс отображается графически с выводом основных показателей на экран.
Основные особенности
- Оборудование, технологии и моющие средства kolb разарботаны и произведены в Германии,
- Как результат, очень высокое и стабильное качество отмывки, высокая надёжность,
- Отмывка без слепых зон", каждый участок печатной платы отмывается несколько раз за один оборот ротора,
- Возможность отмывать малые и большие партии изделий,
- Малая занимаемая площадь,
- Низкое ресурсопотребление,
- Простое обслуживание и удобный доступ ко всем узлам,
- Готовность работать в 3 смены,
- Гарантийный срок 12 месяцев (до 24 месяцев при заключении сервисного договора и использовании моющих средств kolb)
- Ввозможность установки в непосредственной близости к производственной линии.
Производитель
|
kolb Cleaning Technology |
Страна производства
|
Германия |
Энергопотребление
|
380 В, 50 Гц, 3 Ф, 16 А, 8,0 кВт |
Особенности
|
Полностью автоматическая 4-ступенчатя отмывка с замкнутым циклом (отмывка, ополаскивание водой и деионизованной водой, сушка), Ультратонкая отмывка, гибкая конфигурация, идеально для производства электронных изделий ответственного применения, Малая занимаемая площадь, все узлы находятся внутри корпуса машины, Низкое ресурсопотребление, низкая стоимость отмывки изделия |
Технология отмывки
|
kolb PowerSpray® - струи в воздухе |
Производительность
|
до 540 европлат или 17 м2 за цикл |
Подключение деионизованной воды
|
коннектор для 1/2" шланга. Подключается либо внешний источник деионизованной воды заказчика, либо водопроводная вода (необходим картридж с ионообменной смолой) |
Подключение к вытяжке
|
160 мм, требования к вытяжке 200-300 м3/час |
Подключение слива ополаскивающей жидкости
|
коннектор для 1" шланга (система откачки встроена в машину) |
Контуры циркуляции и баки
|
Контур А - контур моющего средства, бак А - 55 л. Контур В - контур ополаскивания пводопроводной водой, бак В/С - 35 л. Контур С - контур ополаскивания деионизованной водой, бак В/С - 35 л. |
Подключение сжатого воздуха
|
коннектор для 8мм шланга для сжатого воздуха для опции MediumWipe® и для высокотемпературного исполнения. Требование к сжатому воздуху - сухой чистый воздух, 6-8 Бар, 100 л/мин. |
Подключение водопроводной воды
|
коннектор для 1/2" шланга. Требования к воде - необходим фильтр 30 мкм на входе, удельная проводимость воды на входе не хуже 350 мкСм/м, жёсткость воды на входе не хуже < 10 °dH. |
Система фильтрации
|
Проточный фильтр грубой очистки в рабочей камере (<2 мм), осадочный фильтр в баке (опция), фильтр тонкой очистки BB20" от 1 до 100 мкм (опция). |
Полезный объём при работе с двумя корзинами (Ш х Г х В)
|
2 раза по 610 х 625 х 275 мм |
Габариты и масса незаправленной установки
|
1200 х 1340 х 1800 мм, 480 кг |
Полезный объём при работе с тремя корзинами (Ш х Г х В)
|
3 раза по 610 х 625 х 140 мм |
Полезный объём при работе с одной корзиной (Ш х Г х В)
|
610 х 625 х 625 мм |
Размеры рабочей камеры (Ш х Г х В)
|
710 х 720 х 700 мм |
