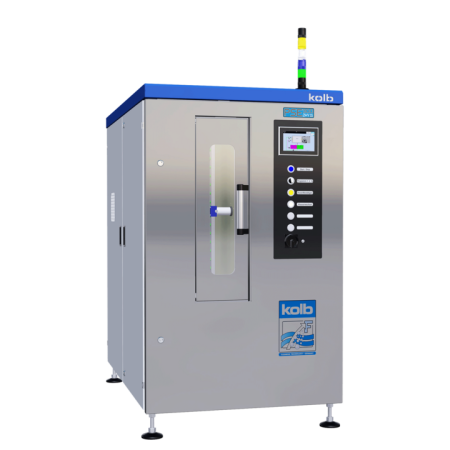

Автоматическая система струйной отмывки PSE 300 2HY HT, kolb Cleaning Technology GmbH

Описание

Машина PSE 300 2HY HT - это гибридная машина, которая при правильном оснащении подходит для ультратонкой отмывки печатных узлов любой сложности, в том числе собранных по технологии HDI и SiP, а также трафаретов, ракелей и паяльных рамок. Данная машина эффективно справляется с такими видами загрязнений, таких как остатки флюса, канифоли, смол, оксидов, жиров, неоплавленной и оплавленной паяльной пасты, SMD-клея и других загрязнений. Это простая, надёжная, компактная и экономичная машина. С данной системой сложный технологический процесс отмывки становится полностью контролируемым и целиком выполняется на одной установке, достаточно оснастить машину нужными опциями, правильно подобрать моющее средство и рамку для крепления отмываемых изделий.

Рама, все элементы корпуса, роторы, трубопроводная система и рабочая камера PSE 300 2HY HT выполнены из материалов, устойчивых к агрессивным средам и не подверженным коррозии. Кроме того, машина имеет исполнение HT (High Temperature) с возможностью нагрева моющего средства до 80°С, поэтому система трубопроводов, баки и другие пластиковые детали изготавливаются из устойчивого к температуре полипропилена. Благодаря этому в машине могут использоваться моющие средства с различной температурой активации.

Система отмывки PSE 300 2HY HT обеспечивает качественную отмывку изделий размером до 950х780мм, таким образом общая площадь отмываемой поверхности составляет почти 1,5 м². И всё это обеспечивается на занимаемой площади 1,4 м². Для сравнения, в SuperSwash (PBT) отмываемая площадь 0,6 м², а занимаемая площадь 2,5 м². Таким образом, PSE 300 2HY HT отмывает на 20% больше и при этом занимает места на 45% меньше.

За исключением сигнального светофора и узла подключения к вытяжке, все системы машины расположены внутри корпуса, в том числе системы фильтрации и деионизации, баки с жидкостями.

В рабочей камере размером 350х980х920 мм расположены два вертикально вращающихся ротора и одна рамка. На роторах располагаются форсунки, через которые нагнетается моющий раствор и ополаскивающие жидкости. Форсунки расположены асинхронно, благодаря чему траектории движения форсунок не повторяют друг друга. Струи жидкостей имеют веерную форму и настроены так, чтобы струи соседних форсунок не мешали друг другу. Это не просто исключает возникновение «слепых зон», но и подвергает отмывке каждый участок изделия до 6 раз за один оборот ротора.

Цикл отмывки замкнутый, полностью автоматический и состоит из четырёх основных этапов: отмывка изделий моющим средством, ополаскивание проточной водой, ополаскивание деионизованной водой и сушка. Во время цикла ополаскивания деионизованной водой система автоматически контролирует удельную проводимость в баке (тест на чистоту). По желанию заказчика может быть добавлена опция MediumWipe, которая позволяет между циклами отмывки и ополаскивания продувать систему сжатым воздухом для удаления остатков технологических жидкостей из трубопроводов, роторов и с поверхности изделий. Это позволяет экономичнее использовать моющее средство и облегчает сушку изделий.

Управление машиной и программирование её функций производится с помощью встроенного ПЛК EATON и 7-дюймового сенсорного дисплея. Всё ПО доступно на нескольких языках, в том числе и на русском. Основные параметры отмывки (время цикла, температура, максимальная удельная проводимость и т.д.) настраиваются оператором, а весь процесс отображается графически с выводом основных показателей на экран.

График обслуживания системы отмывки также контролируется с помощью ПО. Сам процесс обслуживания прост, а доступ ко всем узлам удобен.

Основные рекомендованные моющие средства kolb для заправки PSE 300 2HY HT:

MultiEx® N7-TS стандартное щелочное моющее средство на водной основе для отмывки трафаретов от всех основных типов загрязнений,

MultiEx®A12 - щелочное моющее средство широкого спектра применения: подходит как для качественной отмывки собранных печатных плат, так и для отмывки паяльных рамок от остатков флюса и припоя,

ContraFlux® BC - идеально подходит для быстрой и качественной отмывки паяных рамок и масок, ESD-тары, магазинов для печатных плат, сильно загрязнённых трафаретов,

MultiEx® VR-SP стандартное щелочное моющее средство на водной основе для отмывки печатных плат от всех основных типов загрязнений,

MultiEx® VR-HPA - щелочное моющее средство на водной основе для отмывки печатных плат с чувствительными компонентами (например, из алюминия) от всех основных типов загрязнений,

MultiEx® VR-18 специальное щелочное моющее средство на водной основе для отмывки печатных плат от сильных загрязнений и флюсов (например, после селективной пайки или пайки волной, после нескольких циклов пайки),

MultiEx® 3D A3 стандартное щелочное моющее средство на водной основе широкого применения для отмывки DCB -модулей, печатных плат, в том числе после ручной сборки и пайки,

MultiEx® 3D H2 - стандартное щелочное моющее средство на водной основе широкого применения для отмывки DCB -модулей, печатных плат после ручной сборки и пайки,

MultiEx® 3D B1 - специальный DCB-очиститель для DCB-модулей и силовой электроники.

AntiFoam F12 - pH-нейтральный не содержащий силикон раствор на водной основе для ограничения пенообразования для моющих средств kolb.

Основные особенности

• Оборудование, технологии и моющие средства kolb разарботаны и произведены в Германии,
• Как результат, очень высокое и стабильное качество отмывки, высочайшая надёжность,
• Отмывка без "слепых зон", каждый участок печатной платы отмывается несколько раз за один оборот ротора,
• Возможность отмывать печатные платы после оплавления и от неверно нанесённой паяльной пасты, трафареты, ракели
• Малая занимаемая площадь,
• Низкое ресурсопотребление,
• Простое обслуживание и удобный доступ ко всем узлам,
• Готовность работать в 3 смены,
• Гарантийный срок 12 месяцев (до 24 месяцев при заключении сервисного договора и использовании моющих средств kolb), 6 месяцев на изнашиваемые узлы,
• Ввозможность установки в непосредственной близости к производственной линии.
