Автоматическая система струйной отмывки AQUBE LH7, kolb Cleaning Technology GmbH (Германия)

Описание

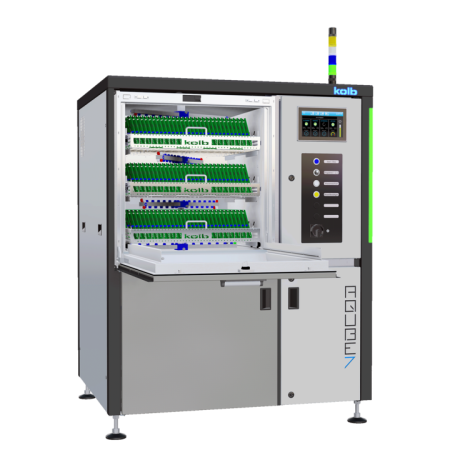

Машина AQUBE LH7 является оптимальным решением для тонкой отмывки печатных узлов любой сложности, в том числе собранных по технологии HDI и SiP, от остатков флюса, канифоли, смол, оксидов, жиров и других агрессивных загрязнений. Это простая, надёжная, компактная и экономичная машина, имеющая ряд преимуществ перед машиной серии PSE LH7, в том чиле, улучшенный дизайн. С данной системой сложный технологический процесс отмывки становится полностью контролируемым и целиком выполняется на одной установке. Также с помощью AQUBE LH7 можно отмывать трафареты, печатные платы с неверно нанесённой паяльной пастой, паяльные рамки, ESD контейнеры при условии правильного подбора моющего средства.

Рама, все элементы корпуса, роторы и рабочая камера AQUBE LH7 выполнены из нержавеющей стали. Система трубопроводов и баки изготавливаются из устойчивого к химии и температуре ПВХ пластика. Система отмывки AQUBE LH7 обеспечивает качественную отмывку 540 европлат размером 100х160мм, таким образом общая площадь отмываемой поверхности составляет 17² за цикл. И всё это обеспечивается на занимаемой площади менее 1,6². Для сравнения, SuperSwash (PBT), занимая площадь 2,5², имеет загрузку всего 28 европлат.

За исключением сигнального светофора и узла подключения к вытяжке, все системы машины расположены внутри корпуса, в том числе системы фильтрации и деионизации, баки с жидкостями.

В рабочей камере размером 700х720х710 мм расположены вращающиеся роторы и одна или две корзины в зависимости от выбранной конфигурации. На роторах располагаются форсунки, через которые нагнетается моющий раствор и ополаскивающие жидкости. Форсунки расположены асинхронно, благодаря чему траектории движения форсунок не повторяют друг друга. Струи жидкостей имеют веерную форму и настроены так, чтобы струи соседних форсунок не мешали друг другу. Это не просто исключает возникновение «слепых зон», но и подвергает отмывке каждый участок изделия до 6 раз за один оборот ротора.

Цикл отмывки замкнутый, полностью автоматический и состоит из четырёх основных этапов: отмывка изделий моющим средством, ополаскивание проточной водой, ополаскивание деионизованной водой и сушка. Во время цикла ополаскивания деионизованной водой система автоматически контролирует удельную проводимость в баке (тест на чистоту). По желанию заказчика может быть добавлена опция MediumWipe, которая позволяет между циклами отмывки и ополаскивания продувать систему сжатым воздухом для удаления остатков технологических жидкостей из трубопроводов, роторов и с поверхности изделий. Это позволяет экономичнее использовать моющее средство и облегчает сушку изделий.

Управление машиной и программирование её функций производится с помощью встроенного ПЛК EATON и 10-дюймового сенсорного дисплея. Всё ПО доступно на нескольких языках, в том числе и на русском. Основные параметры отмывки (время цикла, температура, максимальная удельная проводимость и т.д.) настраиваются оператором, а весь процесс отображается графически с выводом основных показателей на экран.

График обслуживания системы отмывки также контролируется с помощью ПО. Сам процесс обслуживания прост, а доступ ко всем узлам удобен.

Основные рекомендованные моющие средства kolb для заправки AQUBE LH7:

MultiEx® VR-SP стандартное щелочное моющее средство на водной основе для отмывки печатных плат от всех основных типов загрязнений,

MultiEx® VR-HPA - щелочное моющее средство на водной основе для отмывки печатных плат с чувствительными компонентами (например, из алюминия) от всех основных типов загрязнений,

MultiEx® VR-18 специальное щелочное моющее средство на водной основе для отмывки печатных плат от сильных загрязнений и флюсов (например, после селективной пайки или пайки волной, после нескольких циклов пайки),

MultiEx® 3D A3 стандартное щелочное моющее средство на водной основе широкого применения для отмывки DCB -модулей, печатных плат, в том числе после ручной сборки и пайки,

MultiEx® 3D H2 - стандартное щелочное моющее средство на водной основе широкого применения для отмывки DCB -модулей, печатных плат после ручной сборки и пайки,

MultiEx® 3D B1 - специальный DCB-очиститель для DCB-модулей и силовой электроники.

AntiFoam F12 - pH-нейтральный не содержащий силикон раствор на водной основе для ограничения пенообразования для моющих средств kolb.

Основные особенности

• Оборудование, технологии и моющие средства kolb разарботаны и произведены в Германии,
• Как результат, очень высокое и стабильное качество отмывки, высочайшая надёжность,
• Отмывка без слепых зон", каждый участок печатной платы отмывается несколько раз за один оборот ротора,
• Возможность отмывать малые и большие партии изделий,
• Малая занимаемая площадь,
• Низкое ресурсопотребление,
• Простое обслуживание и удобный доступ ко всем узлам,
• Готовность работать в 3 смены,
• Гарантийный срок 12 месяцев (до 24 месяцев при заключении сервисного договора и использовании моющих средств kolb), 6 месяцев на изнашиваемые узлы,
• Возможность установки в непосредственной близости к производственной линии.
