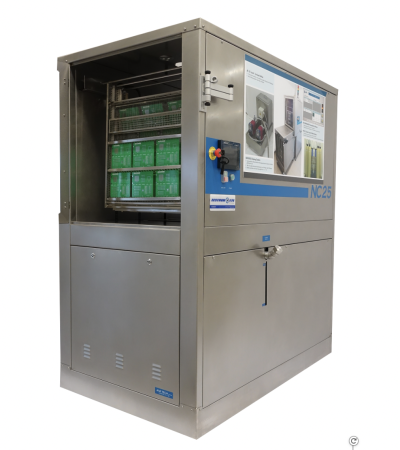

Система NC25 предназначена для отмывки печатных плат с применением технологии МРС. Модель NC25 применяется для очистки средних и больших партий электронных узлов. Также возможно применение установки для отмывки металлических трафаретов.
Для проведения процесса отмывки печатные узлы закрепляются в транспортировочной раме.
Конструктивно NC25 состоит из корпуса из нержавеющей стали оснащённого двумя дверями:
- Первая в верхней части передней стороны, обеспечивающий доступ к зоне загрузки
- Вторая в верхней части задней стенки, обеспечивающий доступ к зоне разгрузки
Панель управления с цветным дисплеем и программной клавиатурой расположен с правой стороны машины.
Конвейерная система состоит из двухскоростного двигателя, ограничителя крутящего момента, системы синхронизации цепей и двух носителей рам. Носители забирают рамы из загрузочной зоны и передают их в очистительный бак. В конце цикла очищенная рама перемещается в бак для промывки, а следующая рама ожидает загрузочный конвейер направляется в очистной резервуар. И так далее, после полоскания рамка переносится в сушильный резервуар, а затем на разгрузочный конвейер.
Носители оснащены индуктивными датчиками, которые позволяют узнать положение рамок во время транспортировки, а также выявить неправильное расположение рамок.
- Компактный дизайн
- Быстрая фиксация печатных плат в оснастке
- Возможность дозагрузки печатных плат во время выполнения цикла отмывки
- Автоматическая транспортировка печатных плат
- Управление процессом с помощью системы индикаторов и клавиатуры
- Непрерывный контроль удельной проводимости жидкости в зоне ополаскивания со встроенной системой сигнализации
- Запатентованная система фильтрации отмывочной жидкости
- Быстрая сушка в алюминиевой вакуумной камере
- Возможность загрузки до 5ти рамок оснастки
- Возможность накопления рамок оснастки на выходе из системы
- Надежная конструкция
- Минимальное техническое обслуживание
Производитель
|
MBTech |
Вес (без загрузки жидкостью)
|
700 кг |
Воздух
|
5 бар |
Габаритные размеры (Ш / Г / В)
|
1000 / 1600 / 2100 мм |
Загрузка жидкостью - водопроводная вода
|
60 л |
Загрузка жидкостью - деионизированная вода
|
60 л |
Загрузка жидкостью - отмывочная жидкость
|
80 л |
Отмывочная жидкость
|
Vigon,Cobar, Zestron FA + |
Партии печатных плат
|
средние и большие |
Ультразвук
|
опция |
Уровень шума
|
75 дБ |
Электропитание
|
380 / 400 В, 50 Гц, 3 Ф, 6 кВт |
