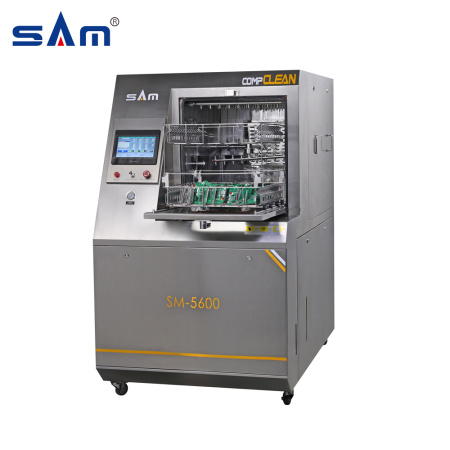

Система отмывки SM-5600 – это автоматическая система струйной очистки печатных плат от основных типов загрязнений. Печатные платы размещаются в горизонтальной 2-ярусной корзине. Отмывка производится в полностью автоматическом режиме по замкнутому циклу. Этапы процесса: отмывка моющим средством на водной основе, первичное ополаскивание деионизованной водой, финишное ополаскивание деионизованной водой и сушка. Во время финишного ополаскивания система отмывки контролирует удельную проводимость деионизованной воды для достижения заданного качества отмывки.
Загрузка и выгрузка печатных плат производится оператором вручную. Все параметры процесса настраиваются с помощью сенсорного дисплея. Система фильтрации технологических жидкостей входит в комплектацию машины. Она позволяет экономично использовать расходные материалы при сохранении высокого качества отмывки изделий.
Длительность цикла отмывки будет зависеть от плотности загрузки корзины, от размеров и сложности печатных узлов. Как правило, этот параметр подбирается технологом опытным путём. Но в среднем при отмывке плат в машине SM-5600 длительность цикла может составить 30-40 минут. Если этого времени недостаточно для достижения необходимого качества отмывки, время отмывки, ополаскивания, сушки необходимо увеличить.
В системе отмывки SM-5600 установлены 4 нагревателя: в баке с моющим средством, в баке для первичного ополаскивания, в баке для финишного ополаскивания и в системе сушки печатных плат. Все компоненты системы отмывки SM-5600 выполнены из нержавеющей стали и других материалов, устойчивых к нагреву и к кислотным и щелочным химическим средствам.
Основные особенности:
- применение насосов, роторов и форсунок высокого давления для улучшения качества отмывки и сокращения времени цикла;
- отмывка современными моющими средствами на водной основе;

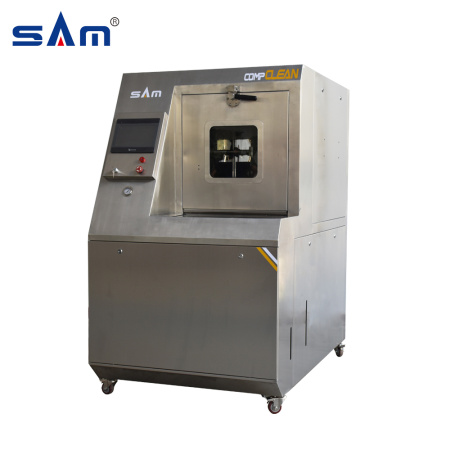

- окно на двери рабочей камеры для наблюдения за процессом;
- нагреватели во всех баках с технологическими жидкостями;
- замкнутые циклы отмывки и ополаскивания для экономии моющего средства;
- автоматический контроль проводимости ополаскивающей жидкости (тест на чистоту).
|
Производитель
|
Shenzhen Sam Electronic Equipment Co., LTD |
|
Габаритные размеры Ш х Г х В
|
1670 х 1100 х 1860 мм |
|
Диаметр патрубка для подключения к вытяжной системе
|
125 мм |
|
Масса
|
450 кг |
|
Наименование системы отмывки
|
SM-5600 |
|
Наличие нагревателей для технологический жидкостей
|
Нагреватель в каждом баке |
|
Объём бака для моющего средства
|
42 л |
|
Объём бака для первичного ополаскивания
|
28 л |
|
Объём бака для финишного ополаскивания
|
55 л |
|
Подключение электроэнергии
|
3P+N+PE, 380 В, 50 Гц, 33 кВт, 50 А |
|
Размер корзины
|
Одна 2-ярусная корзина, 500 х 550 х 100 мм каждый ярус |
|
Размещение печатных плат в рабочей камере
|
в двух горизонтальных корзинах |
|
Тип отмывки и ополаскивания
|
Струи в воздухе |
|
Тип сушки
|
Конвекционная |
|
Подключение сжатого воздуха
|
0,4 - 0,6 МПа |
|
Управление и программирование
|
ПЛК, сенсорный экран, кнопки Пуск и Стоп |
|
Система фильтрации
|
5 мкм, 10" фильтры |
