Описание

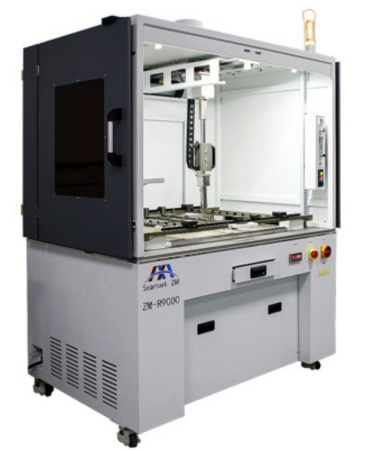

Сверхбольшая BGA ремонтная станция ZM-R9000 идеально подходит для ремонта больших и сложных печатных плат, например крупных серверов 5G и больших серверных плат. Благодаря самой большой и самой мощной, из всей линейки ремонтных систем SEAMARK, площади нижнего инфракрасного подогрева, станция ZM-R9000 обеспечит гарантированный и качественный ремонт на самых сложных и теплоемких печатных платах. Для достижения наибольшей эффективности нагрева, используется комбинированная система управления мощностью всех нагревателей. Для удобства работы ремонтный центр оснащен встроенной системой дымоулавливания.
Основные особенности
- Высокоэффективная независимая система нагрева, конвекция сверху и снизу + инфракрасный нагрев.
- Встроенная система дымоулавливания
- Высокое разрешение изображения для точного совмещения с помощью оптической призмы.
- Ремонт широкого спектра компонентов (BGA, µBGA, CSP, Flip-Chip и т.д.)
- Возможность подключения 6 термопар К-типа для регулировки и контроля процесса пайки.
|
Производитель
|
Seamark ZM Technology |
|
Страна производства
|
Китай |
|
Особенности
|
Высокая скорость работы, Автоматизированная система для монтажа/демонтажа компонентов сверхбольшого размера, Тройная система нагрева точечная конвекция верх/низ, дополнительный нижний инфракрасный нагрев ПП, Оптическая система совмещения компонента с ПП |
|
Электропитание
|
380 В 50 ГЦ |
|
Мощность верхнего конвекционного нагревателя
|
1200 Вт |
|
Мощность нижнего конвекционного нагревателя
|
1200 Вт |
|
Мощность нижнего инфракрасного нагревателя
|
12 КВт |
|
Вес
|
660 Кг |
|
Моторизированный привод осей
|
X/Y/Z |
|
Диапазон устанавливаемых компонентов
|
от 1х1 мм до 100х100 мм |
|
Максимальная потребляемая мощность
|
16,4 КВт |
|
Габаритные размеры (Ш x Д x В)
|
1350 1300 1780 мм |
|
Максимальный размер ПП
|
580x560 мм |
|
Точность позиционирования
|
±10 мкм |
|
Количество входов для термопар
|
5 шт |
