Описание

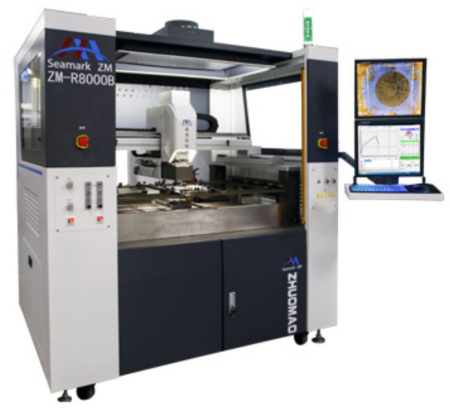

BGA ремонтная станция ZM-R8000B идеально подходит для ремонта больших и сложных печатных плат. Большая площадь нижнего инфракрасного подогрева, обеспечивает гарантированный и качественный ремонт на самых сложных и теплоемких печатных платах. Совмещение компонента в процессе ремонта осуществляется полностью в автоматическом режиме. Для достижения наибольшей эффективности нагрева и качества ремонта, используется комбинированная система автоматического построения профиля пайки с использованием термодатчиков с обратной связью. Для удобства работы ремонтный центр оснащен встроенной системой дымоулавливания.
Основные особенности
- Высокоэффективная независимая система нагрева, конвекция сверху и снизу + инфракрасный нагрев.
- Встроенная система дымоулавливания.

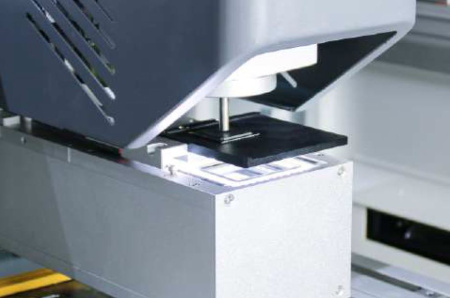

- Высокое разрешение изображения для точного совмещения с помощью оптической призмы.
- Ремонт широкого спектра компонентов (BGA, µBGA, CSP, Flip-Chip и т.д.)
- Возможность подключения 5 термопар К-типа для регулировки и контроля процесса пайки.
- Встроенная система удаления остатков припоя.
- Автоматический режим создания профиля пайки. 12 независимых температурно-временных зон.
- Программное управление движения сервоприводами по всем осям.

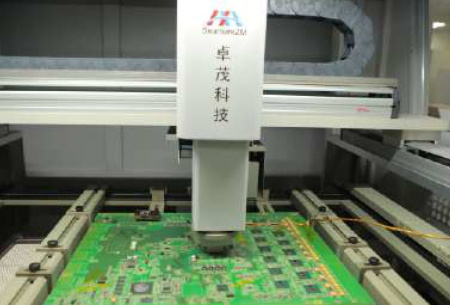

- Автоматическая оптическая система совмещения компонента с ПП.
Производитель
|
Seamark ZM Technology |
Страна производства
|
Китай |
Особенности
|
Автоматический режим создания профиля пайки, Автоматизированная система загрузки компонентов, Тройная система нагрева точечная конвекция верх/низ, дополнительный нижний инфракрасный нагрев ПП, Автоматическая оптическая система совмещения компонента с ПП |
Электропитание
|
380 В 50 ГЦ |
Мощность верхнего конвекционного нагревателя
|
1450 Вт |
Мощность нижнего конвекционного нагревателя
|
1200 Вт |

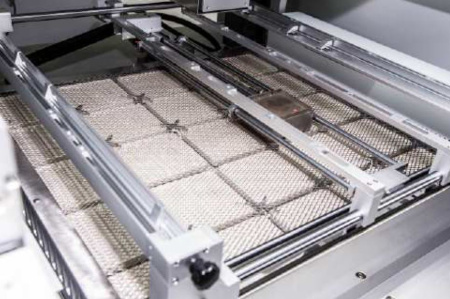

Мощность нижнего инфракрасного нагревателя
|
23,2 КВт |
Вес
|
840 Кг |
Моторизированный привод осей
|
X/Y/Z |
Диапазон устанавливаемых компонентов
|
от 2х2 мм до 80х80 мм |
Максимальная потребляемая мощность
|
27,65 КВт |
Габаритные размеры (Ш x Д x В)
|
1620 1370 1950 мм |
Максимальный размер ПП
|
800x660 мм |
Точность позиционирования
|
±10 мкм |
Количество входов для термопар
|
5 шт |
