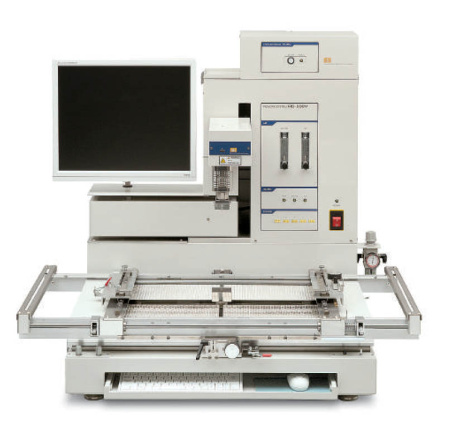

Многофункциональный BGA ремонтный центр Den-On RD-500V

Описание

Ремонтные центры серии RD-500V, предназначены для ремонта печатных плат любых электронных изделий и модулей, состоящих из современной элементной базы поверхностно монтируемых компонентов, например таких как: BGA, µBGA, CSP, QFP, Flip-Chip и др. Основным достоинством данных устройств является не только высокая надежность и качество исполнения, но и очень высокая точность и повторяемость процесса ремонта. Весь процесс ремонта можно разделить на три основных этапа: удаление неисправного компонента, установка нового компонента и оплавление.

Для нагрева компонента и печатной платы используется конвекционный и инфракрасный способы нагрева, комбинируемые по программе. Программа нагрева, представляет собой температурно-временную зависимость и чаще всего называется «температурным профилем».

Программное обеспечение ремонтного центра позволяет формировать температурный профиль под любой тип компонента в автоматическом интелектуальном режиме, с использованием специальных термо-датчиков (термопар). Использование интеллектуальной системы построения температурного профиля позволяет максимально исключить человеческий фактор, а также значительно повысить скорость и качество ремонта.

Основные особенности

• Высокоэффективная комплексная система нагрева, конвекция сверху и снизу + инфракрасный нагрев.
• Двойная управляемая система охлаждения.
• Автоматическое интелектуальное построения термопрофиля по трем точкам.
• Высокое разрешение изображения для точного совмещения с помощью оптической призмы.
• Возможность увеличивать, фокусировать и секционировать изображение при совмещении. Автофокусировка изображения.
• Полный цикл работы: демонтаж, удаление остатков припоя, нанесения паяльной пасты, совмещение и монтаж компонентов.
• Ремонт широкого спектра компонентов (BGA, µBGA, CSP, Flip-Chip и т.д.)
• Датчик касания для точного демонтажа и монтажа компонентов.
• Возможность подключения 5 термопар К-типа для регулировки и контроля процесса пайки.
