Описание

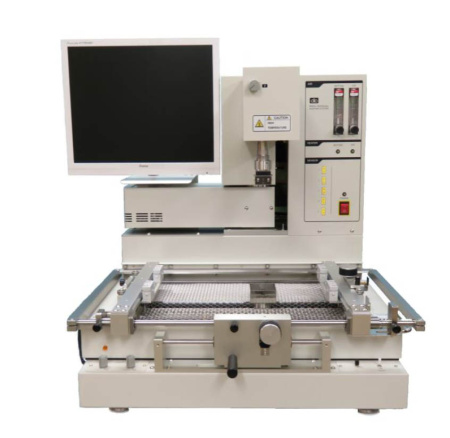

Модель Den-On RD-500DS является бюджетным решением для ремонта печатных плат. Модель выполнена на базе топовой модификации RD-500SV без расширенного набора опций. Предназначены для ремонта печатных плат любых электронных изделий и модулей, состоящих из современной элементной базы поверхностно монтируемых компонентов, например таких как: BGA, µBGA, CSP, QFP, Flip-Chip и др. Основным достоинством данных устройств является не только высокая надежность и качество исполнения, но и очень высокая точность и повторяемость процесса ремонта. Весь процесс ремонта можно разделить на три основных этапа: удаление неисправного компонента, установка нового компонента и оплавление.
Для нагрева компонента и печатной платы используется конвекционный и инфракрасный способы нагрева, комбинируемые по программе. Программа нагрева, представляет собой температурно-временную зависимость и чаще всего называется «температурным профилем».
Программное обеспечение ремонтного центра позволяет формировать температурный профиль под любой тип компонента в автоматическом интеллектуальном режиме, с использованием специальных термо-датчиков (термопар). Использование интеллектуальной системы построения температурного профиля позволяет максимально исключить человеческий фактор, а также значительно повысить скорость и качество ремонта.
Основные особенности
- Высокоэффективная комплексная система нагрева, конвекция сверху и снизу + инфракрасный нагрев.
- Двойная система охлаждения.
- Автоматическое интеллектуальное построения термопрофиля по двум точкам.
- Высокое разрешение изображения для точного совмещения с помощью оптической призмы.
- Возможность увеличивать, фокусировать и секционировать изображение при совмещении. Автофокусировка изображения.
- Полный цикл работы: демонтаж, удаление остатков припоя, нанесения паяльной пасты, совмещение и монтаж компонентов.
- Ремонт широкого спектра компонентов (BGA, µBGA, CSP, Flip-Chip и т.д.)
- Датчик касания для точного демонтажа и монтажа компонентов.
- Возможность подключения 5 термопар К-типа для регулировки и контроля процесса пайки.
- Расширенный набор дополнительных опций.
Производитель
|
DEN-ON INSTRUMENTS |
Страна производства
|
Япония |
Особенности
|
Автоматический режим монтажа/демонтажа компонентов с датчиком касания, Возможность добавления неограниченного количества дополнительных зон пайки, Двухточечная интеллектуальная система построения термопрофиля, Уникальная система нагрева, точечная конвекция верх/низ, дополнительный нижний инфракрасный нагрев ПП |
Электропитание
|
220-240 В 50 ГЦ |
Мощность верхнего конвекционного нагревателя
|
700 Вт |
Мощность нижнего конвекционного нагревателя
|
700 Вт |
Мощность нижнего инфракрасного нагревателя
|
400 х 3 IR 1200 Вт |
Вес
|
50 Кг |
Диапазон устанавливаемых компонентов
|
от 0201 до 50 х 50 мм |
Максимальная потребляемая мощность
|
2600 Вт |
Габаритные размеры (Ш x Д x В)
|
580 x 580 x 735 мм |
Максимальный размер ПП
|
400x420 мм |
Максимальная температура нагрева
|
от 0 до 650 °С |
Точность позиционирования
|
±25 мкм |
