Установка селективной пайки CUBE 460, INERTEC

Описание

Установка селективной пайки CUBE 460 разработана для пайки печатных плат размером до 460x460мм. Данная установка является отдельно стоящим оборудованием с модулем безопасной ручной загрузки изделий, но опционально может комплектоваться автоматическим рабочим местом оператора. Пайка выводных компонентов в CUBE 460 осуществляется в автоматическом режиме. Цикл пайки состоит из нескольких этапов: нанесение флюса, предварительный нагрев платы, пайка выводов. Всё управление системой осуществляется с помощью персонального компьютера, который входит в комплект поставки.

Установка селективной пайки CUBE460 специально разработана для применения в условиях мелкосерийных производств с широкой номенклатурой выпускаемых изделий и позволяет добиться высокого качества и стабильности параметров пайки.

Наряду с простотой конструкции модель CUBE 460 обладает рядом функций и опций машин высокого класса: наличие сервоприводов с обратной связью для перемещения паяльного модуля, система контроля параметров пайки, встроенная камера, оптическая инспекция качества пайки и другие.

Для пайки система использует различные модули – мини-волна и волна припоя. Ширина модуля мини-волна достигает 100 мм, так же возможна комплектация машины модулем пайки волной с шириной в 200мм. Система позволяет производить пайку под углом от 0 до 7 градусов для затекания припоя в монтажные отверстия. Так же благодаря изменяемому углу пайки возможно применение разных типов насадок.

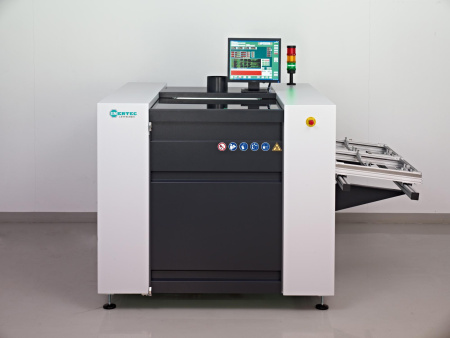

Всё обслуживание производится с левой стороны машины относительно области загрузки паяльных рамок (см. изображение выше). Широко открывающаяся дверь позволяет производить все необходимые операции. Задняя сторона установки селективной пайки полностью закрывается кожухом, там нет ни коммуникаций, ни открывающихся элементов. Это даёт возможность придвинуть оборудование к стене цеха, что существенно экономит рабочее пространство.

Компания INERTEC комплектует свои установки селективной пайки графическим программным обеспечением. Во время программирования каждая из точек пайки и флюсования отображается графически и сохраняется в памяти программы. В состав программного обеспечения входит возможность компенсации коробления печатной платы. Статистический модуль позволяет беспрерывно записывать все параметры пайки для выпускаемых изделий.

Основные особенности

• Гибкая установка для селективной пайки
• Возможность паять две одинаковые платы одновременно
• Встраиваемый модуль пайки волной припоя шириной 200 мм
• Быстрая смена ванн припоя с помощью тележек
• Пайка под углом для лучшего затекания припоя в монтажные отверстия
• Система автоматической чистки насадок с подачей флюса
• Долговечные и термоустойчивые титановые насосы для припоя
• Автоматическое измерение высоты волны титановым щупом
• Возможность встраивания АОИ и автоматизированного ESD рабочего места загрузки-выгрузки
• Удобный доступ для обслуживания с одной стороны, система может быть установлена вплотную к стенке
