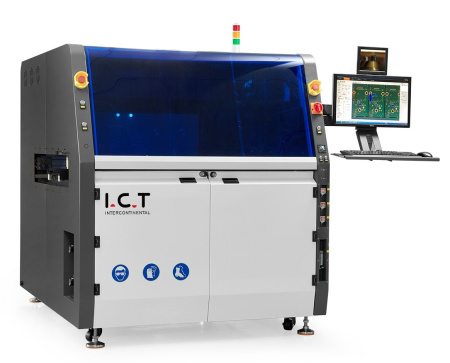

Установка селективной пайки ICT-SS540

Система селективной пайки ICT-SS540 предназначена для автоматизации процесса пайки выводных компонентов. В отличие от систем волновой пайки, в которых волна припоя контактирует с печатной платой по всей её ширине, миниволна припоя в установках селективной пайки контактирует с поверхностью печатной платы только в зоне пайки, непосредственно в месте, где находятся контакты выводных компонентов. Это позволяет выполнять более качественную пайку изделий с выводными компонентами. Помимо более качественного результата, технология селективной пайки имеют ещё одно существенное преимущество перед пайкой волной. Она даёт возможность автоматизировать пайку более сложных печатных узлов, где рядом с выводными компонентами устанавливаются SMD-компоненты и микросхемы.

ICT-SS540 – это встраиваемое в линию оборудование, отличающееся компактностью. Печатная плата загружается в систему селективной пайки, затем в автоматическом режиме производится нанесение флюса на места пайки. Далее плата подвергается предварительному нагреву в соответствии с заданным значением температуры для активации флюсов и предотвращения термошока при контакте с миниволной припоя. После успешного преднагрева осуществляется непосредственно процесс пайки. Миниволна припоя с высокой точностью движется по запрограммированным координатам в осях X, Y и Z до окончания программы пайки, после чего печатный узел транспортируется дальше по сборочной линии.

Основные особенности установки селективной пайки ICT-SS540:

• Печатная плата зафиксирована, модуль флюсования и модуль пайки двигаются;
• Высокое качество и скорость пайки, высокая повторяемость процесса;
• Интерфейс SMEMA для формирования линии;
• Полный контроль с помощью персонального компьютера, все параметры можно установить и сохранить для каждого изделия, например, параметры пути перемещения, температуры припоя, типа флюса, типа припоя, азота;
• Программируемая функция автоматической калибровки высоты волны для стабильности процесса пайки;
• Электроприводы на базе ШВП, серводвигателей и драйверов Panasonic для прецизионных перемещений;
• Защита движущихся частей от попадания припоя и флюса;
• Модуль флюсования производства Германия;
• Электромагнитный насос производства Германия обеспечивает стабильность волны припоя;
• Ванна припоя из титана с чугунным нагревателем для эффективного и быстрого нагрева;
• Система предварительного нагрева азота для улучшения смачиваемости и снижения количества окислов;
• Роликовый конвейера из нержавеющей стали.
