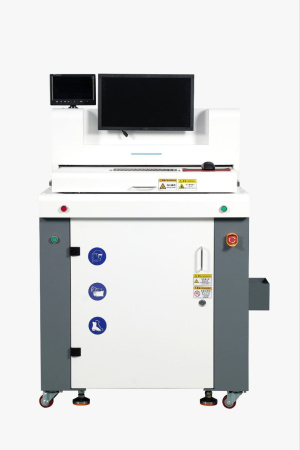

Установка селективной пайки AS330 - это компактная отдельно стоящая машина, которая отлично подойдёт для небольших производств, лабораторий, конструкторских бюро. Она рассчитана на печатные платы размером до 400х300 мм, что является хорошим показателем для установки таких размеров.
В состав машины входят три стандарных для селективной пайки модуля: модуль флюсования, преднагрева и непосредственно пайки. Флюс находится в ёмкости объёмом 1 литр и наносится струёй, которая может распыляться на ширину от 2,5 до 8 мм. Модуль преднагрева по желанию заказчика может быть установлен в трёх вариантах: нижний инфракрасный, верхний конвекционный и оба вместе. Модуль пайки состоит из одной миниволны, которую можно оснастить сменными смачиваемыми насадками диаметром от 4,5 мм до 12 мм.
Программное обеспечение интуитивно простое и занимает считанные минуты. Для составления рабочей программы используется изображение с нижней цветной камеры. Оператор на дисплее прямо на изображении печатного узла указывает точки и траектории для флюсования и пайки, которые потом отрабатываются в автоматическом режиме.
Производитель
|
CALTEC |
Страна производства
|
КНР |
Верхний / нижний зазор для печатного узла
|
80 / 50 мм |
Высота миниволны
|
до 5,5 мм, регулируется автоматически |
Верхний преднагрев
|
Конвекционный |
Максимальный вес припоя в ванной
|
14 кг |
Максмальная температура нагрева припоя
|
350°С |
Масса оборудования (без припоя)
|
500 кг |
Материал модуля пайки
|
Нержавеющая сталь и титановый сплав |
Механизм перемещения по осям X, Y, Z
|
сервопривод |
Диаметр насадки флюсователя
|
130 мкм |
Подключение электроэнергии
|
3-фазное 3P+N+PE, 23А |
Потребляемая мощность (без преднагрева)
|
10 кВт |
Ёмкость бачка с флюсом
|
1 л, функция предупреждения о низком уровне флюса |
Размер насадок
|
Входят в комплект 6, 8, 10 мм по 1 штуке. Опционально доступны 4,5 мм и 12 мм. |
Типы насадок
|
Стандартные смачиваемые, размером 4,5, 6, 8, 10, 12 мм |
Точность перемещения по осям
|
± 0,05 мм |
Требование к азоту
|
чистота 99,999%, давление 6 бар |
Габаритные размеры (ДхШхВ)
|
925х1165х1150 мм |
Максимальный вес печатного узла
|
12 кг |
Флюсователь
|
Струйный дозатор, нанесение точками и полосой от 2,5 до 8 мм шириной |
Машинное зрение
|
Цифромая камера с подсветкой + ПО распознавания и сканирования |
Модуль преднагрева
|
На выбор - нижний, верхний, нижний и верхний |
Можность нижнего преднагрева
|
7 кВт |
Рабочая зона установки селективной пайки
|
400х300 мм |
Скорость перемещения флюсователя
|
0 - 450 мм/с |
Технологические поля на печатном узле
|
2,5 мм |
Тип нижнего преднагрева
|
Инфраурасный, 2 ступени |
Точность позиционирования флюсователя
|
± 0,20 мм |
