Система пайки волной предназначена для автоматизации пайки выводных компонентов. В такой системе пайка производится групповым методом, в отличие от систем селективной пайки, где компоненты паяются по очереди. Это позволяет паять печатные платы быстро и с высоким качеством.
Основываясь на анализе изображений печатных узлов заказчика, мы предлагаем именно систему пайки волной. Система селективной пайки с таким количеством точек пайки будет работать долго, и её применение целесообразно лишь в тех случаях, если на нижней стороне есть поверхностно монтируемые компоненты.
SUNEAST является крупнейшим производителем систем пайки в Китае. Компания на протяжении 40 лет занимается разработкой и производством конвекционных печей оплавления, систем селективной и волновой пайки печатных узлов. Основной офис, производственные площади и научно-исследовательская база SUNEAST расположены в Гонконге. Компания активно сотрудничает со всеми основными техническими университетами Китая.

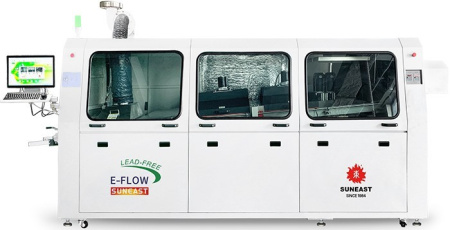

Система пайки волной E-FLOW/350 предназначена для пайки печатных узлов, ширина которых не превышает 350 мм. Пайка может производиться по свинцовой и бессвинцовой технологиям.
Печатные узлы перемещаются в усиленном конвейере из нержавеющей стали с двойными Г-образными поддерживающими пинами. Угол наклона конвейера также регулируется приводом с обратной связью. Скорость конвейера плавно регулируется инверторным приводом. Регулировка ширины конвейера - ручная.
нанесения флюса - распылительный. В отличие от пенного модуля флюсования, такой способ является более точным, экономичным и менее загрязняющим печатный узел. Перемещение форсунки по осям X и Y производится с помощью шагового двигателя. Дистанция и скорость задаётся в соответствии с размерами печатного узла. Расход флюса также регулируется с помощью датчика давления, что позволяет настроить количество флюса, наносимого на поверхность печатной платы. Зона нанесения флюса отделена от зоны преднагрева воздушным ножом, чтобы избежать попадания флюса на нагреватели.
Система предварительного нагрева состоит из одной секции с инфракрасным нагревателем и двух секций конвекционных нагревателей. Все три секции регулируются независимо, по отдельности с помощью ПИД-регулятора температуры. Длина зоны преднагрева 1800 мм. Такой размер зоны нагрева и тройная система нагревателей готовят печатный узел непосредственно к пайке. Плата приобретает необходимую температуру, нанесённый флюс активируется, таким образом улучшается проникновение припоя в монтажные отверстия для качественной пайки.
Ванна модуля пайки изготовлена из чугуна с антикоррозионной обработкой. Ванна такой конструкции имеет высокую термическую стабильность, благодаря чему припой в ней быстро плавится и долго держит температуру. Внутри ванны имеется узел для отделения окислов, скопившихся на поверхности расплавленного припоя. Волна припоя создаётся с помощью инверторного электропривода. Температура припоя в ванне контролируется ПИД-регулятором, а уровень припоя в ванне контролируется датчиком уровня, при срабатывании которого включается звуковой сигнал.
После модуля пайки печатный узел переходит в зону принудительного воздушного охлаждения, где воздух подаётся и сверху, и снизу. А пальчиковый конвейер после цикла пайки проходит через щёточный узел очистки.
Система управления оборудованием и технологическим процессом организована на базе персонального компьютера с операционной системой Windows и программируемого логического контроллера. Система управления позволяет создавать, хранить, обрабатывать и изменять программы и другие данные.
Производитель
|
SUNEAST |
Страна производства
|
Китай |
Габаритные размеры (Д х Г х В)
|
4420 х 1420 х 1750 мм |
Подключение электроэнергии
|
3P + N + PE, 380 В, 50 Гц |
Высота волны припоя
|
до 12 мм |
Высота загрузочного конвейера
|
750 мм ± 20 мм |
Длина зоны преднагрева
|
1800 мм |
Допустимая высота печатного узла
|
120 мм |
Ёмкость с флюсом
|
18 л |
Загрузка ванны припоем
|
до 480 кг |
Масса
|
1600 кг |
Направление движения конвейера
|
слева направо |
Модель системы волновой пайки
|
E-FLOW /350 |
Преднагрев
|
Комбинированный - инфракрасный + конвекционный |
Мощность флюсователя
|
750 Вт |
Полная мощность установки
|
33 кВт |
Потребление сжатого воздуха
|
100 л/мин, 4-6 Бар |
Потребляемая мощность в рабочем режиме
|
примерно 8 кВт |
Скорость конвейера
|
от 500 до 1800 мм/мин |
Температура в зоне преднагрева
|
до 200 ℃ |
Температура припоя
|
до 300 ℃ |
Угол наклона конвейера при пайке
|
от 4 до 7° |
Ширина печатной платы
|
от 50 до 350 мм |
