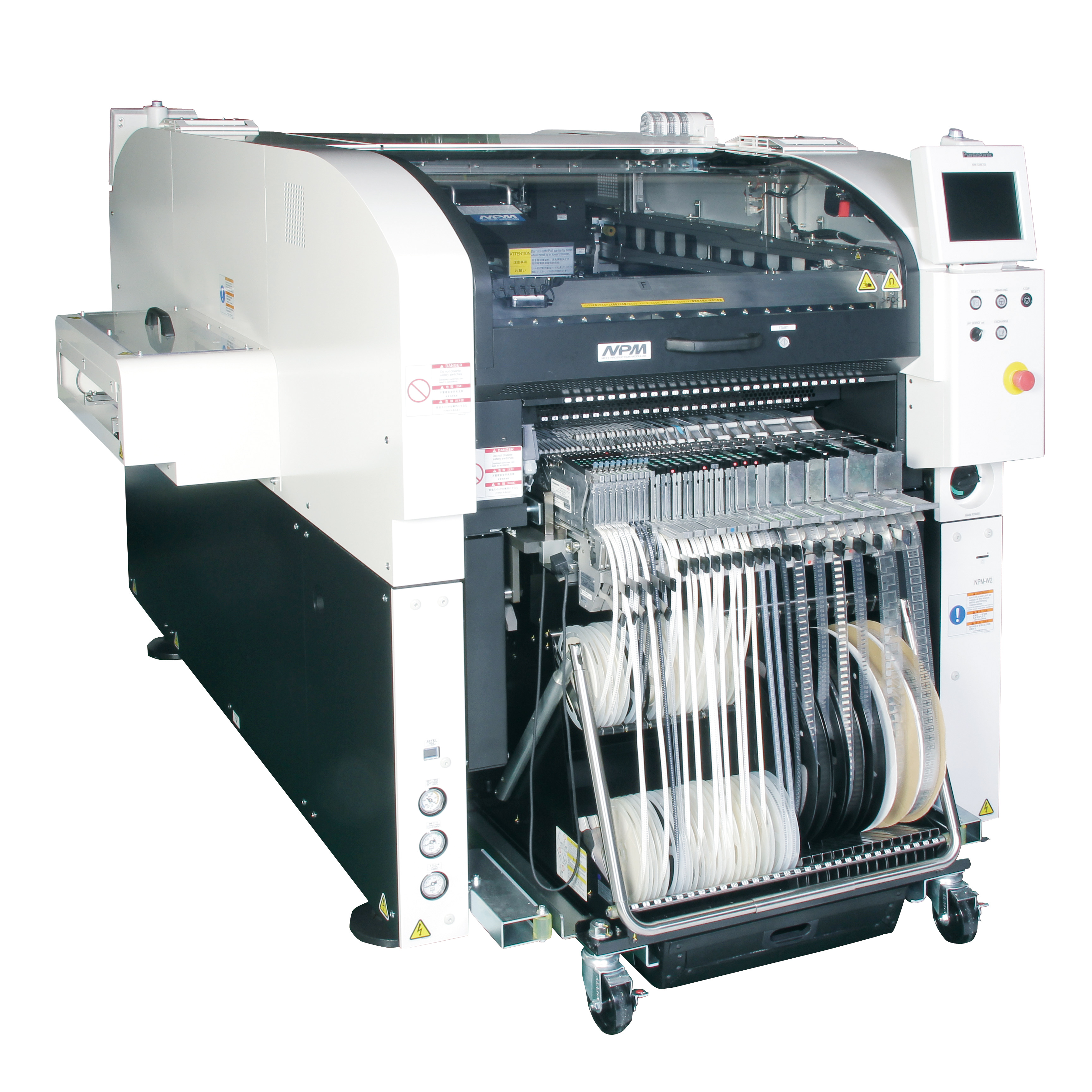

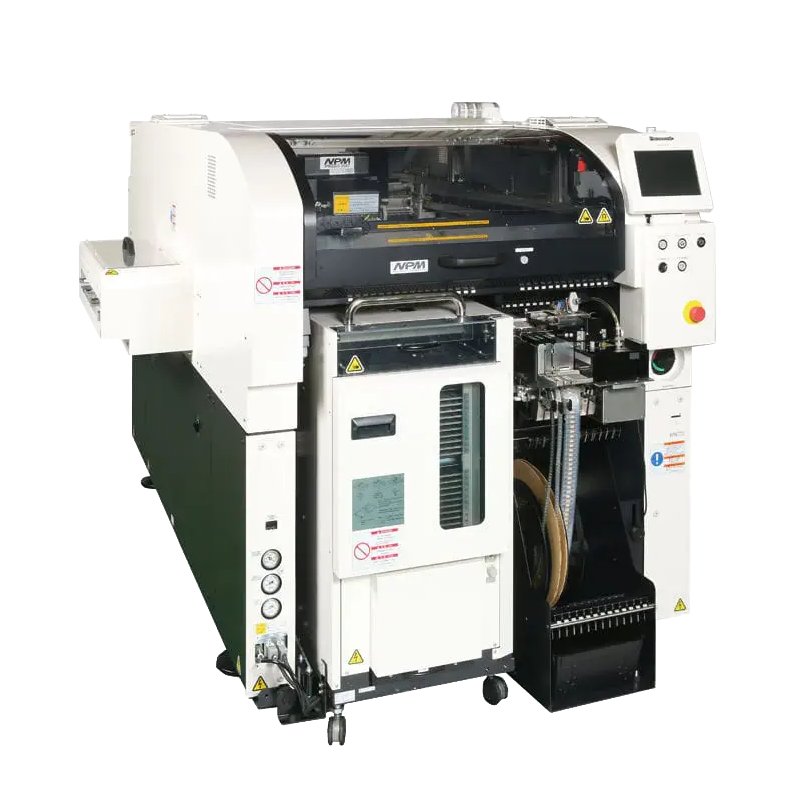

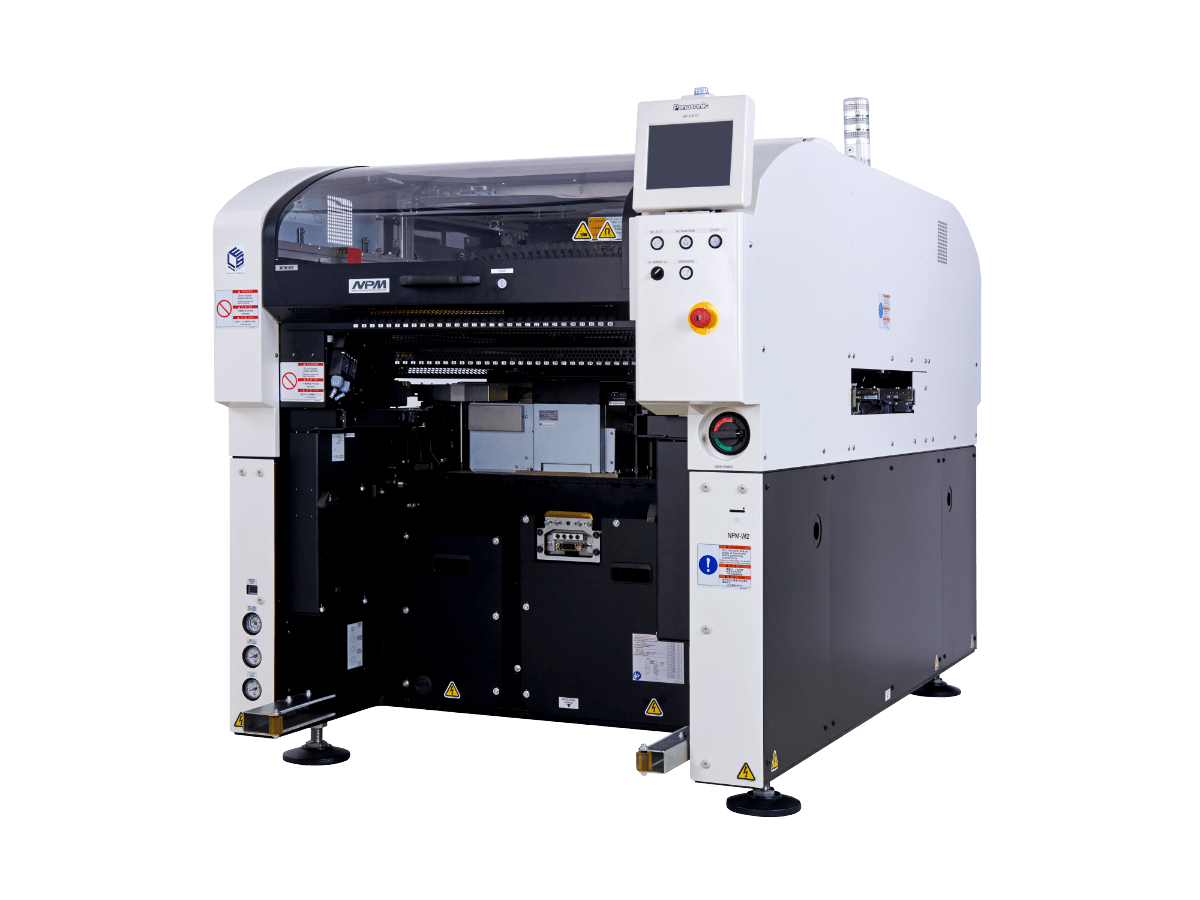

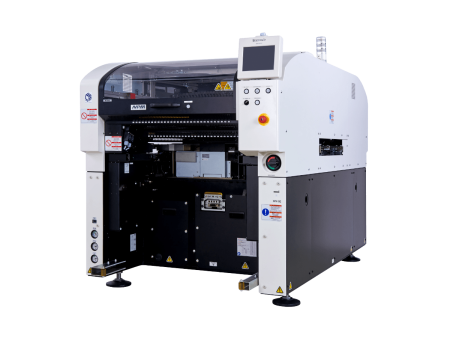

Автоматический установщик компонентов NPM-W2

Автоматический установщик компонентов NPM-W2 производства Panasonic - это высокопроизводительная и проверенная временем платформа для поверхностного монтажа электронных компонентов, которая не нуждается в представлении. Она разработана для удовлетворения потребностей современного массового производства электроники и обеспечивает высокую производительность и точность.

За скорость и точность работы NPM-W2 отвечают электромагнитные привода по осям X и Y, двухбалочная конструкция и рядные типы установочных голов. Широкие возможности конфигурирования установщиков NPM-W2 позволяют организовать на их базе универсальную производительную линию, которая сможет работать с малыми и большими печатными платами и с электронными компонентами от 01005 до 150х25 или 120х90 мм из большинства стандартных носителей – лент, пеналов, поддонов. Высокие скорость, точность и надёжность NPM-W2 делают их идеальным решением для массовых и контрактных производств электроники.

Максимальное количество питателей для NPM-W2 – 60 штук, 30 на передней базе и 30 на задней. Если использовать двойные ленточные 8 мм питатели, то число типономиналов компонентов увеличивается до 120. На Panasonic помимо двойных 8мм питателей также применяются одинарные питатели на 4 и 8 мм, универсальные питатели для 12/16 мм, 24/32 мм, 44/56 мм, питатели для крупных компонентов на 72мм, 88 мм и 104 мм, а также двойные и одинарные автоматические податчики поддонов (треев) и вибропитатели для пеналов.

В зависимости от назначения конкретного модуля NPM-W2 в составе сборочной линии, он может оснащаться различными типами установочных голов. Для работы с миниатюрной компонентной базой можно использовать головы на 16 или 12 захватов, которые обеспечивают высокую скорость. Для работы с широким спектром компонентов можно использовать менее быструю установочную голову на 8 захватов, а для работы с крупными компонентами, такими как микросхемы и разъёмы, идеально подходит голова на 3 захвата. Большой перечень вакуумных насадок подбирается в зависимости от применяемых установочных голов и компонентной базы.

Использование современных систем технического зрения позволяет «на лету» производить не только центрирование компонентов, но и определять их высоту и даже обнаруживать наличие поднятых выводов микросхем.

Таким образом, NPM-W2 - это передовое решение для автоматизации производства электроники в массовом сегменте. Благодаря сочетанию высокой производительности, надёжности, точности и гибкой конфигурации, оно станет идеальным выбором для компаний, стремящихся к повышению объёмов производства с сохранением высокого качества выпускаемой продукции.

Особенности:

• широкий спектр применения – от сектора потребительской электроники до автомобильной и медицинской отрасли;
• гибкость и универсальность конфигурации под нужды любого производителя;
• высокие скорость, точность и качество сборки;
• быстрая окупаемость благодаря высокой общей эффективности оборудования.
