Чистка печатных плат — обязательный этап изготовления радиоэлектронной продукции. На компонентах не должно быть следов флюса из канифоли, пасты для пайки и скоплений органических соединений, из-за которых электронное устройство может быстро сломаться во время эксплуатации или отказаться работать с самого начала. Для отмывки печатных плат предприятия используют автоматические системы очистки, работающие по принципу струйного или ультразвукового удаления загрязнений. В интернет-магазине ООО "Новые технологиии" можно заказать такой агрегат из Германии или КНР. Менеджер поможет подобрать модель очистителя печатных плат под потребности конкретного производства, оформит доставку по Санкт-Петербургу или в любой другой населенный пункт России с транспортной компанией. В компании есть услуга монтажа, пуско-наладки, проведения регламентного техобслуживания оборудования для отмывки плат.
Оборудование для отмывки
На предприятиях по производству электронных компонентов и сборке различной техники применяется два автоматизированных способа удаления флюса и паяльной пасты:

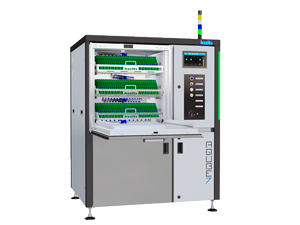

- Струйная отмывка. Оператор помещает плату в пустую камеру и включает агрегат, который направляет на нее через форсунки струи промывочной жидкости. Способ безопасен для электронных компонентов, которые могут пострадать под воздействием ультразвуковых волн. Примеры оборудования для отмывки печатных плат и трафаретов по этой технологии: автоматы PSE LH5 и LH7, AQUBE XH9 и XV7 (Германия), отмывочные аппараты SM-5600 и MBTech NC25 (КНР).
- Ультразвуковая очистка. Метод основан на создании кавитации (многочисленных пузырьков) в промывочном растворе, которым заполнена стальная ванна. Кавитационные пузырьки ударяют в печатную плату с разных сторон и "сбивают" с нее загрязнения. Таким образом удаляется максимальное количество грязи, предметы очищаются почти до идеального состояния. В отдельных случаях возможно повреждение чувствительных компонентов (некоторых видов конденсаторов и кварцевых резонаторов).
Процесс отмывки струйным и УЗ-методом
- Оператор установки отмывки печатных плат загружает в нее концентрированную щелочную жидкость на водной основе, совместимую с радиоэлектронными деталями.
- Затем он загружает печатный узел в специальный отсек аппарата.
- Оператор включает систему отмывки печатных плат, жидкость нагнетается насосом через форсунки и ударяет в обрабатываемый предмет.
- Струи жидкости очищают и обезжиривают детали, снимая с них канифольный флюс, пасту для пайки, оловянный припой, все органические соединения.
- Плату ополаскивают деионизированной водой и сушат (в автоматизированных системах эти этапы обработки происходят без участия оператора).
- В случае с ультразвуковой отмывкой печатных плат последние загружают в ванну с раствором, включают отмывочный аппарат на 5-10 минут, промывают деионизированной водой и сушат.
Контроль качества
После извлечения печатных плат из промывочного аппарата их проверяют на чистоту выборочно или тестируют всю партию. Для этого на предприятиях применяют увеличительные устройства, устраивают химические тесты. Перед заправкой очищающей жидкости и деионизированной воды для прополаскивания компонентов оба раствора подвергают предварительному контролю качества.
Узнать у менеджера больше об интересующей модели промывочного аппарата можно по телефону, в чате на сайте или заполнив форму заявки.
